FieldMan 電磁界測定器
0Hz(DC)～90GHzの周波数帯域の電界・磁界を高精度に測定
医療および産業用アプリケーションの静電磁界および低周波電磁界からモバイル無線周波数およびミリ波までの電界および磁界を正確に測定する、等方性電磁界測定器です。
- 機能・特長
- 仕様・同梱品
- メーカー情報
機能・特長
Narda FieldManは高周波および低周波の非電離放射線を非常に正確に測定します。電界および磁界強度を測定するデジタルプローブにより、医療および産業用アプリケーションの静電磁界および低周波電磁界からモバイル無線周波数およびミリ波までの範囲をカバーします。平坦な周波数特性のプローブ（フラットプローブ）と、人体防護基準に基づく電磁界評価を行ういわゆるシェイプドプローブが用意されています。FFTアナライザを内蔵したプローブでは最大400kHzまでのスペクトラム解析と時間軸評価が可能です。全てのプローブに、フェイルセーフ方式で測定データを本体に送信するデジタルインターフェイスがあります。
- 周波数範囲0Hz(DC)～90GHzの等方性測定
- 広帯域および選択型プローブ用のデジタルプローブインターフェース
- 最高400kHzまでの低周波電磁界の重み付けピーク測定を含む強力な時間軸および周波数軸解析
- 直射日光下でも見やすい大型カラーディスプレイ（対角5インチ 解像度1280x720 HD）
- 高速データ転送：光インターフェース、イーサネット、USB-C
- スマートフォンアプリによるリモート操作用WiFi/Bluetoothインターフェース（オプション）
- 内蔵GPSレシーバと距離計により、容易に位置特定可能（オプション）
アプリケーション
- 無線通信基地局（IEC/EN62232など）
- 放送システム（IEC62577など）
- レーダおよび衛星通信システム
- 誘導加熱および溶融（EN50519など）
- 家電製品（IEC/EN62233など）
- 電気溶接機器（IEC/EN62822など）
- 鉄道事業（EN50500など）
- 自動車産業（IEC62764など）
- エネルギー供給システム（IEC/EN62110など）
- 電気医療機器（IEC/EN60601）
- 電磁両立性（EMC）実証のためのTEMセルおよび電波暗室
デジタルプローブ
FieldManで使用可能な等方性電磁界プローブは、USBまたは光インターフェースで接続、自動的に認識されます。
| 周波数範囲 | DC 最大1kHz |
最大 400kHz |
最大 400kHz |
最大 30MHz |
最大 1GHz |
最大 6GHz |
最大 40GHz |
最大 90GHz |
最大 50GHz |
|---|---|---|---|---|---|---|---|---|---|
| 測定電磁界、磁界(H)または電界(E) | H | E+H | H | H | H | E | E | E | Eシェイプド |

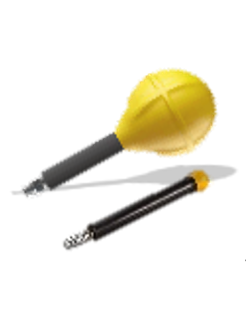

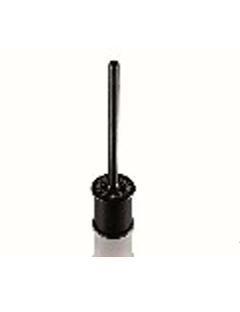

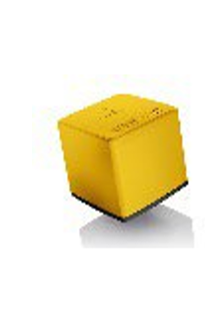

| プローブモデル | HP-01 | EHP-50F/G | BFD-400-1 (100 cm²) BFD-400-3 (3 cm²) |

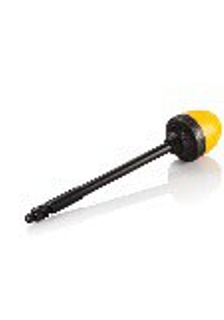

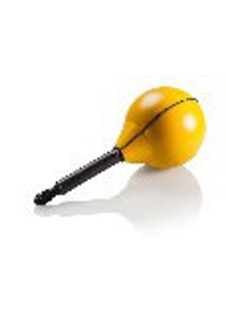

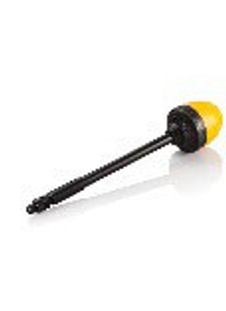

HFD-3061 | HFD-0191 | EFD-0391 EFD-0392 EFD-0691 EFD-0692 |
EFD-1891 EFD-4091 |

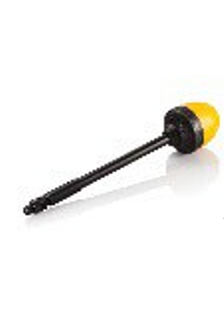

EFD-5091 EFD-6091 EFD-9091 |

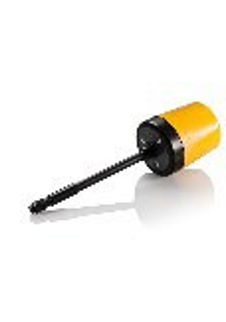

EAD-5091 EBD-5091 ECD-5091 EDD-5091 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| 5G 移動無線/電気通信 | ● | ● | ● | ● | ● | ● | |||
| ラジオ/テレビ放送 | ● | ● | ● | ● | ● | ||||
| 衛星通信 | ● | ● | ● | ||||||
| レーダ | ● | ● | ● | ||||||
| 産業：加熱および焼き戻し | ● | ● | |||||||
| 産業：プラスチック溶接 | ● | ● | |||||||
| 産業：半導体製造 | ● | ● | |||||||
| 医療：ジアテルミー、ハイパーサーミア | ● | ● | |||||||
| 漏洩測定 | ● | ● | ● | ||||||
| 家電製品 | ● | ||||||||
| 電気溶接機器 | ● | ● | |||||||
| 鉄道事業 | ● | ● | ● | ||||||
| 自動車事業 | ● | ● | |||||||
| エネルギー供給システム | ● | ● | |||||||
| 電気医療機器 | ● | ● | ● | ||||||
| 認定校正含む | ● | ● | ● | ● | ● | ||||
| プローブインターフェース | 光接続 | デジタルプローブインターフェース | |||||||
ディスプレイ
大型のアンチグレアHDカラーディスプレイは、測定値を数値およびグラフィックで表示し、重要な追加情報を全て明確な形式で表示し、明るい日光の下でも読みやすくなっています。シンプルなブロードバンド測定から、リアルタイムでの時間軸信号記録、または低周波電磁界のスペクトラム周波数分析まで、適切な操作モードを自由に使用できます。
カタログダウンロードには
以下の必要項目にご入力をお願いいたします。
仕様
| 測定 | 電界および磁界 | 以下のプローブおよびアナライザの測定制御と結果表示。周波数範囲とレベル範囲はプローブ/アナライザによる | |
|---|---|---|---|
| ブロードバンドプローブ | 100 kHz ～ 90 GHz（デジタルブロードバンドプローブ参照） | ||
| セレクティブプローブ | 1 Hz ～ 400 kHz、磁界（デジタルセレクティブプローブ参照） | ||
| プローブモデルEHP-50F/G | 1 Hz ～ 400 kHz、電界および磁界（FFTアナライザ、個別データシート参照） | ||
| プローブモデルHP-01 | 0 Hz ～ 1 kHz、磁界（磁力計/FFTアナライザ、個別データシート参照） | ||
| 電界強度単位 | V/m、mW/cm²、W/m²、基準値に対する%（接続するプローブに依存） | ||
| 磁界強度単位 | A/m、Tesla、Gauss、mW/cm²、W/m²、基準値に対する%（接続するプローブに依存） | ||
| 温度 | 測定時の周囲温度（-40℃～+85℃） | ||
| 湿度 | 測定時の周囲の相対湿度（0%～100% RH） | ||
| 気圧 | 測定時の周囲気圧（300～1100 hPa） | ||
| 距離（オプション） | 底面の超音波距離計による地面または物体までの距離測定（0.25m～4m） | ||
| 地理位置情報（オプション） | 緯度、経度、高度（MSL）を決定するための内蔵GNSSレシーバ | ||
| ディスプレイ | ディスプレイタイプ | 5インチカラーTFT-LCDアンチグレアディスプレイ（HD 1280 x 720 ピクセル） | |
| 明るさ | 手動または自動調整 | ||
| 言語 | 記号による、言語に依存しない測定制御。メニュー言語：英語、ドイツ語、他 | ||
| 動作モード（使用可能なモードはプローブによる） | Field Strength | 広帯域電磁界測定。数値表示、時間軸グラフまたはバーグラフで表示。 | |
| Spatial Average | 複数の測定位置における広帯域測定結果の空間平均 | ||
| Timer Logging | タイマ制御による設定した間隔での電磁界測定 | ||
| Spectrum | FFT解析によるスペクトラム表示、マーカ機能およびブロードバンド値表示 | ||
| Shaped Time Domain | 選択した安全基準に従ったデジタルフィルタによる時間軸評価（WPM、WRM） | ||
| 機能 | プローブ | 自動認識 | 接続すると自動的にプローブを認識 |
| 動作原理 | 測定信号はプローブ内でサンプリング、処理され、デジタル値として出力 | ||
| オフセット補償 | 自動オフセット補償により、ゼロ調整なしで連続したRF測定が可能 | ||
| セルフテスト | デジタルインターフェースプローブの各測定軸のセンサ機能を含む機能テスト | ||
| 信号検出 | RMS、ピーク検出（WPM測定）、BDF-400使用時はRMS/ピーク検出選択可 | ||
| 数値表示 | 合計値（等方性）および各軸X、Y、Z（最大18GHzまでのプローブ） | ||
| 表示形式 | Field Strength | Actual、Max、Min、Avg、Max Avg | |
| Spectrum | Actual、Max、Avg | ||
| Shaped Time Domain | Actual、Max、Min | ||
| Scope | Actual、Max、dB/dtマーカ | ||
| 平均方式 | 電磁界強度の2乗平均値の時間移動平均 | ||
| 平均時間 | Field Strength、Timer Logging | 1s、3s、10s、30s、1min、3min、6min、10min、30min、1h、6hまたは24h | |
| Spectrum | 4、8、16、32または64回の平均 | ||
| マーカ機能付きグラフ表示 | Field Strength | ActualおよびAvgトレース対時間、時間スパン選択可能48s～24h | |
| Spatial Average | 各測定位置（≤100）での結果のバーグラフと空間平均線 | ||
| Timer Logging | 測定中のタイムライン、測定後に時間軸グラフ表示 | ||
| Spectrum | 周波数スペクトラムと選択された限度値線。全ての軸が測定され、1つを表示可能。 | ||
| Shaped Time Domain | ％での曝露インデックス（WPMまたはWRM）対時間、タイムスパンは4min～24hで選択可能 | ||
| Scope | 25%のプリトリガによる符号ベースの記録信号。記録時間は1ms～30sで選択可能 | ||
| スクリーンショット | 手動、または測定結果保存時に自動 | ||
| コメント | 音声および/またはテキストコメントを測定結果に付加可能 | ||
| アラーム | 設定された電磁界強度を超えた時にアラーム音およびアラームメッセージを表示 | ||
| 音声による強度インジケータ | 電磁界強度に依存するオーディオ周波数による音響ホットスポット検索（RFプローブで利用可能） | ||
| スケジュールされた測定 | 測定後の自動ウェイクアップとシャットダウンによるモードタイマーロギング 開始時間の事前選択：最大24 時間または即時開始 タイマ持続時間：最大100時間 保存間隔：1秒～6分（11ステップ、最大32000間隔） |
||
| 補正係数 | 既知の電磁界周波数での精度向上のためのブロードバンドプローブの後処理（周波数の直接入力、校正ポイント間の補間）。 | ||
| インターフェース | プローブインターフェース | 直接接続または光延長ケーブル用デジタルプローブインターフェース | |
| 光ポート | シリアル、全二重、≥ 1 Mbit/s、EHP-50F/G、HP-01またはデュアルプローブレピータ接続用。PCコントロール測定の推奨インターフェース。 | ||
| USB 2.0 | USB-C、バッテリ充電、リモートコントロールおよびデータ転送用 | ||
| イーサネット | ギガビットイーサネットLAN接続、リモートコントロールおよびデータ転送用 | ||
| Bluetooth（オプション） | BT 4.0、スマートフォンアプリ（Android）でのリモートコントロール用 | ||
| WiFi（オプション） | WLAN接続、リモートコントロールおよびデータ転送用 | ||
| AUX | MMCXコネクタ、将来使用の為予約 | ||
| 結果保存 | 保存トリガ | 手動（キー押下）またはスケジュール（Timer Loggingモード） | |
| 保存メディア | 取り外し可能マイクロSDカード（測定データ、セットアップ、コメント保存） | ||
| 保存容量 | 最大128GB（16GBマイクロSDカード標準付属） | ||
| スクリーンショット | PNGファイルとして保存可能 | ||
| ボイスレコーダ | 測定結果に音声コメント付加可能（記録および再生） | ||
| テキストエディタ | 測定結果にテキストコメント付加可能（バーチャルキーボード） | ||
| 写真/ビデオ（WiFi/BTオプション） | スマートフォンの写真とビデオをFieldManアプリでデバイスに転送可能 | ||
| プリントアウト（WiFi/BTオプション） | FieldMan Androidアプリを使用して保存された測定結果をローカルで印刷可能（互換性のあるワイヤレスプリンタが必要） | ||
| 一般仕様 | 推奨校正間隔 | 24ヵ月 | |
| 電源 | 内蔵 | リチウムイオン充電式バッテリパック、付属および取り外し可能 | |
| 外付 | USB-C PD（最大12V/3A、BC1.2およびQC 3.0互換） | ||
| 動作時間（nom.） | 16時間（ブロードバンドプローブおよびアナライザ接続） | ||
| 充電時間（nom.） | 4時間（2時間半で80%充電） | ||
| RFイミュニティ | 200V/m（100kHz～60GHz）：プローブの許容測定範囲を下回る可能性あり | ||
| 静磁界下での動作 | ≤ 30mT（デバイスに強い力がかからないようにする） | ||
| 寸法（高さ×幅×奥行） | 51 mm x 93 mm x 312 mm（プローブ含まず） | ||
| 重さ | 695g（プローブ含まず） | ||
| 原産国 | ドイツ | ||
デジタルブロードバンドプローブ
| 型名 | 周波数範囲 | 測定レンジ | 記 | |
| 電界 | EFD-0391 | 100 kHz–3 GHz | 0.2-320V/m | |
| EFD-0392 | 100 kHz–3 GHz | 0.5-1300V/m | ハイパワー | |
| EFD-0691 | 100 kHz–6 GHz | 0.2-650V/m | ||
| EFD-0692 | 600 MHz–6 GHz | 0.2-650V/m | ||
| EFD-1891 | 2MHz-18GHz | 0.6-800V/m | ||
| EFD-1891 | 2MHz-18GHz | 0.6-800V/m | ファストレスポンス | |
| EFD-4091 | 2MHz-40GHz | 1.2-800V/m | ||
| EFD-5091 | 300 MHz–50 GHz | 8-614V/m | 熱電対式 | |
| EFD-6091 | 100 MHz–60 GHz | 0.5-400V/m | ||
| EFD-9091 | 100 MHz–90 GHz | 0.5-400V/m | ||
| 磁界 | HFD-3061 | 300 kHz–30 MHz | 未定 | |
| HFD-0191 | 27 MHz–1 GHz | 0.016-16A/m | ||
| シェイプド | EDD-5091 | 300 kHz–50 GHz | 未定 | ICNIRP 2020 Occ 30MHz以上でICNIRP1998適合 |
デジタルセレクティブプローブ
| 型名 | 周波数範囲 | センササイズ | |
| 磁界 | BFD-400-1 | 1 Hz–400 kHz | 100cm² |
| BFD-400-3 | 1 Hz–400 kHz | 3cm² |
